Het komt tegenwoordig steeds vaker voor dat de prijs van stroom, inclusief belastingen e.d., op bepaalde uren van de dag negatief is. Het terugleveren van stroom door zonnepanelen kan tijdens die uren dus geld gaan kosten, tenminste als je een dynamisch energiecontract hebt. Bij veel PV-systemen is het niet mogelijk om de zonnepanelen makkelijk uit te schakelen, dit moet meestal handmatig met een schakelaar worden gedaan. Ook moet de prijs van stroom iedere dag in de gaten worden gehouden. Het is dus handiger als bij negatieve stroomprijzen de zonnepanelen automatisch worden uitgeschakeld.
De volgende apparaten van Ecosoft kunnen dit automatisch doen:
• EcoSwitch Plus
• Ecosoft Smart Grid Controller 2
De EcoSwitch Plus gebruiken om uit te schakelen
De EcoSwitch Plus haalt iedere dag de stroomprijzen op van het internet. Je kunt in de EcoSwitch een prijsgrens instellen, zodat hij schakelt wanneer de stroomprijs onder of boven de ingestelde grens komt.
Met de EcoSwitch Plus hoef je de stroomprijzen dus zelf niet meer in de gaten te houden en hoeft er niet meer handmatig te worden geschakeld.
Het uitschakelen van de PV-systemen moet door een zogenaamde magneetschakelaar worden gedaan, omdat het vaak grote stromen en een 3-fase aansluiting betreft. De EcoSwitch verzorgt dan de stuurstroom van de relais in deze externe schakelaar. Een professionele installateur is nodig om dit aan te sluiten.
De EcoSwitch instellen voor het schakelen van zonnepanelen
Voor de EcoSwitch zijn er drie manieren om zonnepanelen te schakelen:
1. EcoSwitch en een relais met maakcontacten
2. EcoSwitch en een relais met verbreekcontacten
3. EcoSwitch gebruiken zonder magneetschakelaar of relais
1. EcoSwitch en een relais met maakcontacten

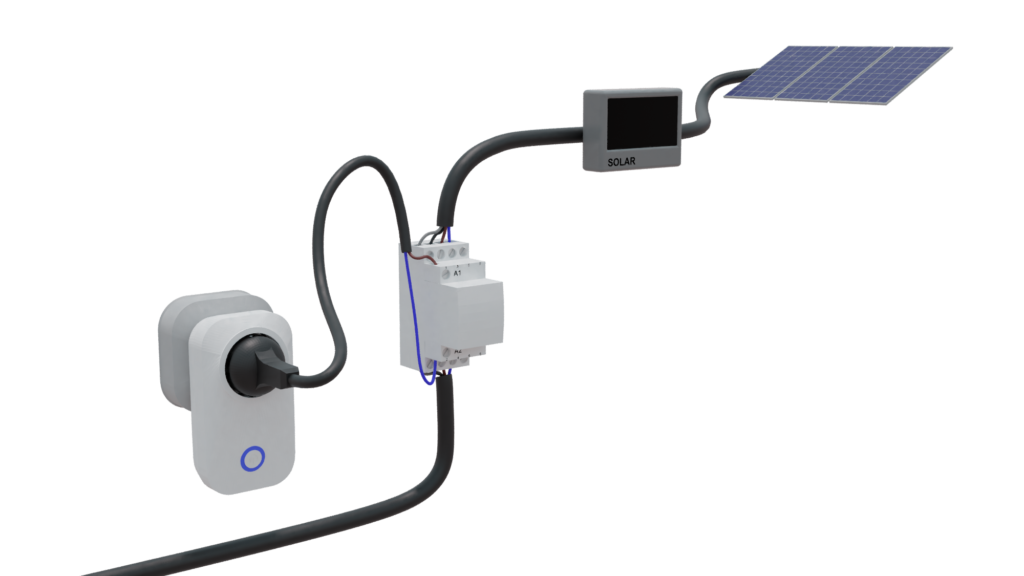

De EcoSwitch schakelt in dit voorbeeld een magneetschakelaar (relais) met maakcontacten.
• Installeer de EcoSwitch zoals in de handleiding beschreven staat.
• Daarna is de EcoSwitch bereikbaar op zijn eigen IP adres. Controleer of u de webinterface kunt bezoeken.
• Sluit een 230V snoer op de magneetschakelaar aan op contacten A1 en A2. De stekker van dit snoer komt later in het stopcontact van de EcoSwitch.
• Sluit het PV-systeem op het relais aan.

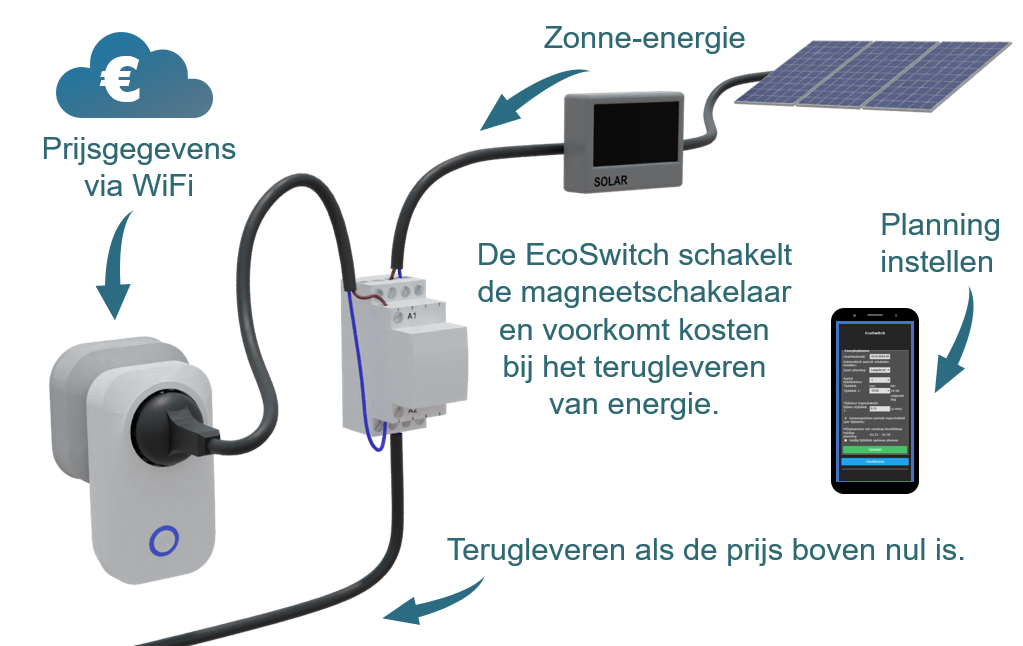

Zie het onderstaande schema voor het aansluiten van een 3-fasen PV-systeem.
• Steek de stekker van het 230V snoer van de magneetschakelaar in de EcoSwitch.

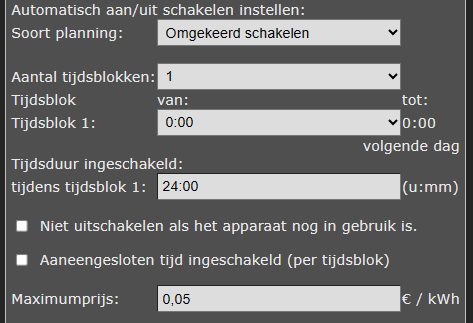

• Ga naar de webinterface van de EcoSwitch.
• Kies Soort planning: “Omgekeerd schakelen”.
• Laat het aantal tijdsblokken op 1 staan en de tijdsduur op 24:00.
• Vul bij “maximumprijs” bijvoorbeeld € 0,05 in.
De EcoSwitch zal nu omgekeerd schakelen: bij een beursprijs groter dan € 0,05 staat hij AAN. Dit activeert de maakcontacten waardoor er alleen bij een prijs die hoog genoeg is energie van de zonnepanelen aan het net wordt teruggeleverd.
Advies: Kies voor “Verlengde tijdsduur” bij het instellen van de willekeurige variatie in de planning, om ervoor te zorgen dat gedurende de hele tijd dat stroom te goedkoop is, de zonnepanelen afgeschakeld zijn.
2. EcoSwitch en een relais met verbreekcontacten
De EcoSwitch schakelt in dit voorbeeld een magneetschakelaar (relais) met verbreekcontacten.
• Installeer de EcoSwitch zoals in de handleiding beschreven staat.
• Daarna is de EcoSwitch bereikbaar op zijn eigen IP adres. Controleer of u de webinterface kunt bezoeken.
• Sluit een 230V snoer op de magneetschakelaar aan op contacten A1 en A2. De stekker van dit snoer komt later in het stopcontact van de EcoSwitch.
• Sluit het PV-systeem op het relais aan.
• Steek de stekker van het 230V snoer van de magneetschakelaar in de EcoSwitch.
• Ga naar de webinterface van de EcoSwitch.
• Kies Soort planning: “Laagste prijs”.
• Laat het aantal tijdsblokken op 1 staan en de tijdsduur op 24:00.
• Vul bij “maximumprijs” bijvoorbeeld € 0,05 in.
Bij een beursprijs, inclusief belastingen e.d., kleiner of gelijk aan € 0,05 staat de EcoSwitch AAN. Dit activeert de verbreekcontacten waardoor er bij een te lage (of zelfs negatieve) prijs geen energie van de zonnepanelen aan het net wordt teruggeleverd.
Advies: Kies voor “Verlengde tijdsduur” bij het instellen van de willekeurige variatie in de planning, om ervoor te zorgen dat gedurende de hele tijd dat stroom te goedkoop is, de zonnepanelen afgeschakeld zijn.
3. EcoSwitch gebruiken zonder magneetschakelaar of relais
De EcoSwitch kan maximaal 10A schakelen wat overeenkomt met 2300W.
Stel dat u een klein 1-fase PV-systeem van 600Wp hebt. Aansluiten kan dan op deze manier:
• Installeer de EcoSwitch zoals in de handleiding beschreven staat.
• Daarna is de EcoSwitch bereikbaar op zijn eigen IP adres. Controleer of u de webinterface kunt bezoeken.
• Steek de stekker van het PV-systeem in de EcoSwitch.
• Ga naar de webinterface van de EcoSwitch.
• Kies Soort planning: “Omgekeerd schakelen”.
• Laat het aantal tijdsblokken op 1 staan en de tijdsduur op 24:00.
• Vul bij “maximumprijs” bijvoorbeeld € 0,05 in.
De EcoSwitch zal nu omgekeerd schakelen: bij een beursprijs groter dan € 0,05 staat hij AAN. Alleen als de prijs hoog genoeg is wordt er energie van de zonnepanelen aan het net teruggeleverd.
Advies: Kies voor “Verlengde tijdsduur” bij het instellen van de willekeurige variatie in de planning, om ervoor te zorgen dat gedurende de hele tijd dat stroom te goedkoop is, de zonnepanelen afgeschakeld zijn.
De SGC 2 gebruiken om uit te schakelen

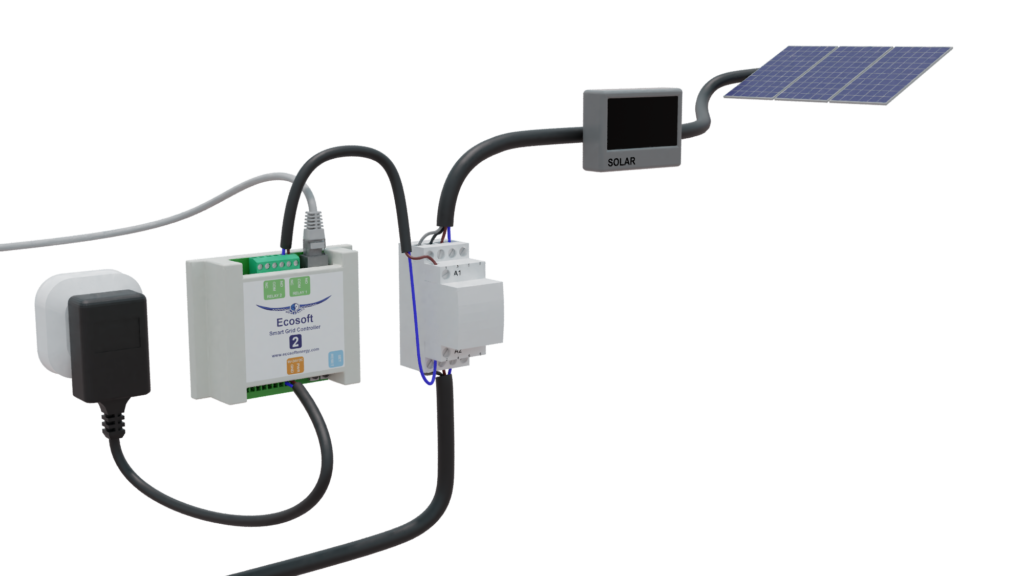

De Ecosoft Smart Grid Controller 2 haalt iedere dag de stroomprijzen van het internet en schakelt automatisch als de stroomprijs de ingestelde grens overschrijdt. Daardoor schakelen alle relais van de magneetschakelaar uit, waardoor het terugleveren van stroom aan het elektriciteitsnet onderbroken wordt. Dit bespaart kosten. De SGC 2 heeft een ethernetaansluiting en is geschikt voor 1-fase en 3-fasen PV-systemen.
Een professionele installateur is nodig om de SGC 2 en de magneetschakelaar aan te sluiten.
Een relais in de SGC 2 instellen voor het uitschakelen van zonnepanelen (of iets anders), kan in het menu Relais Functies. De Energieplanner heeft u hiervoor niet nodig.
Kies hier Configuratie, dan komt het volgende menu:
Tijdsduur en tijdsblok hierboven staan goed voor de gehele dag en kunnen zo blijven.
Maximumprijs bepaalt nu wanneer het relais in de SGC wordt ingeschakeld (wordt gesloten).
