Beschrijving

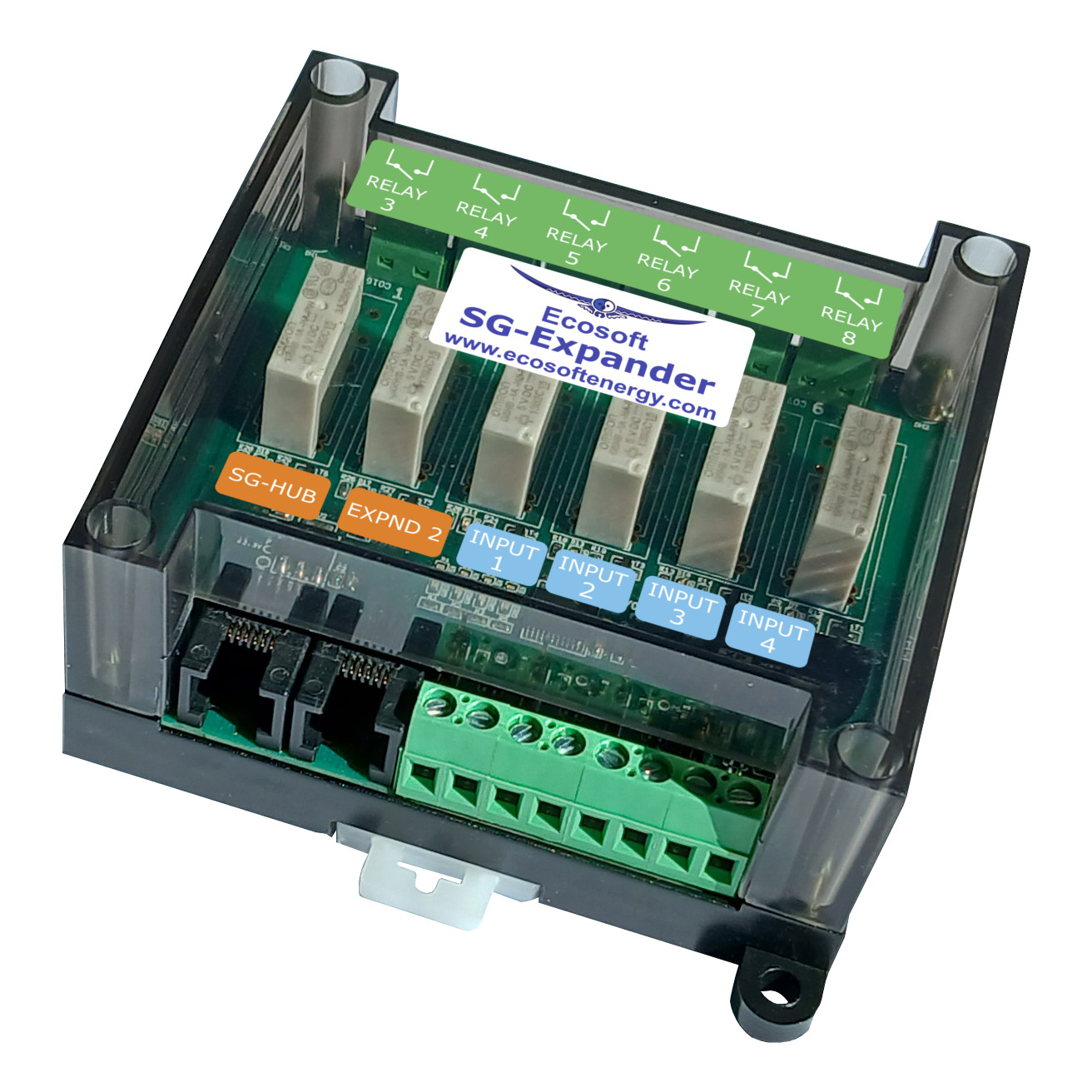

De SG-Expander is een uitbreiding van de SG-Hub en wordt met een meegeleverde kabel met de SG-Hub verbonden. Op deze manier krijgt de SG-Hub zes extra relais om te schakelen en vier digitale ingangen om te monitoren. (De SG-Hub heeft zelf twee relais, die onder andere worden gebruikt om warmtepompen via SG-Ready contacten te schakelen.)

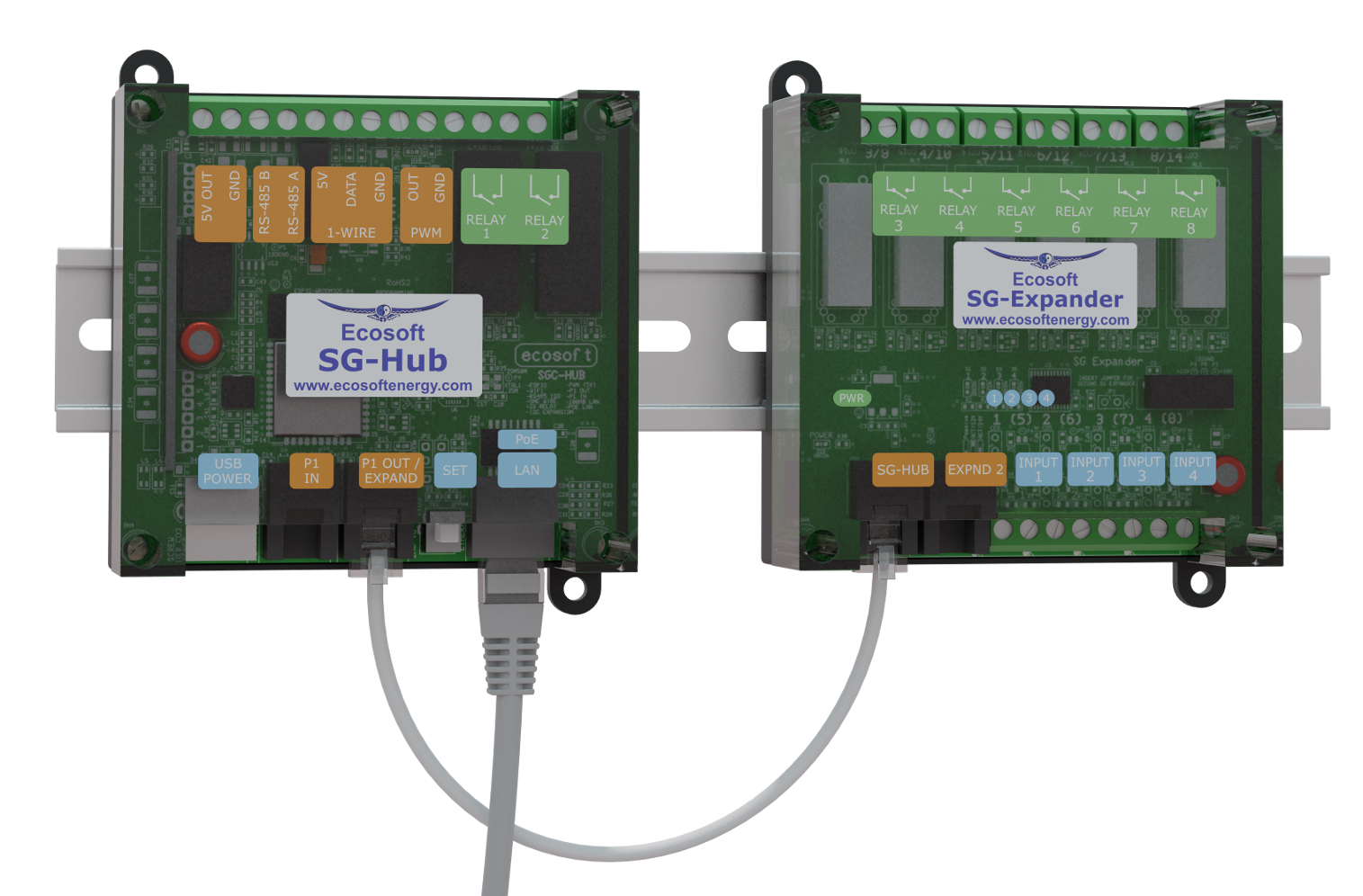

Er kunnen maximaal twee SG-Expanders op de SG-Hub worden aangesloten. De eerste SG-Expander wordt altijd aangesloten op de SG-Hub en de tweede SG-Expander wordt aangesloten op de eerste SG-Expander.
SG-Expander Relais
In het hoofdscherm van de SG-Hub worden de extra 6 relais automatisch getoond. Bij “Relais functies” van de SG-Hub kun je voor deze extra zes relais schakelschema’s opstellen. De relais zijn aan te sturen via de Besturingsregels van de SG-Hub.
Specificaties van deze relais (digitale outputs):
Type: Relais contact, NO (normally open). Wordt het relais bekrachtigd, dan sluit hij en gaat een groene LED branden.
Contact rating: 250VAC/3A of 30VDC/3A maximaal. Een apparaat aansluiten dat 250V wisselstroom of 30V gelijkstroom levert is mogelijk, maar de stroomsterkte mag in beide gevallen niet meer zijn dan 3 Ampère.
Veiligheidsisolatie digitale outputs: > 250VAC tussen de outputs onderling, >1KV naar systeem.
Indicator: Groene LED per relais. LED aan = relais bekrachtigd
SG-Expander Inputs
De vier schakelingangen (inputs) van de SG-Expander zijn individueel instelbaar. Elke schakelingang kan op drie manieren gebruikt worden:
Passive: als het op de schakelingang aangesloten apparaat zelf spanning levert. De input wordt geschakeld op basis van een aangeboden spanning:
• Gesloten: Laag = < 3 V
• Open: Hoog = > 4V (tot maximaal 24V)
Active / 12V: als de SG-Expander 12V spanning aan de stroomkring van de schakelingang moet leveren.
Active / 24V: als de SG-Expander 24V spanning aan de stroomkring van de schakelingang moet leveren.
Voeding
De SG-Expander wordt via de SG-Hub gevoed en heeft geen eigen voedingsadapter nodig.
Licentie
De SG-Expander is een uitbreiding van een andere apparaat, de SG-Hub, en heeft dus zelf geen licentie nodig. De SG-Hub heeft een geldige licentie nodig voor het ophalen van prijzen, updates en het opslaan van gegevens in de Ecosoft cloud. In de cloud zijn de gegevens van de SG-Expander dan ook beschikbaar.
