Ecosoft SG-Hub

De Ecosoft SG-Hub is een HEMS (Home Energie Management System) en dus een slimme controller. Met standaard twee relais, WiFi, ethernet en andere aansluitmogelijkheden kan hij verbonden apparaten schakelen om energiekosten te besparen. De SG-Hub is onder andere geschikt voor warmtepompen, hybride warmtepompen, warmtepompboilers en PV-systemen met of zonder thuisbatterijen.

De SG-Hub gebruikt gegevens uit veel verschillende bronnen zoals stroomprijzen, gasprijzen, rendementsgegevens (met o.a. de Ecosoft COP meter), temperatuursensoren, het weer, het verbruik en teruglevering via de slimme meter. Dat laatste komt van pas bij het voorkomen van terugleverkosten. Met behulp van deze gegevens kan de SG-Hub energie- en kostenbesparing realiseren. Dit wordt automatisch uitgevoerd door zijn slimme energieplanner en handige besturingsregels die u zelf kunt instellen. Er is ook een aansluitmogelijkheid om de relais uit te breiden (de SG-Expander, verwacht in oktober 2025) zodat er maximaal 14 relais beschikbaar komen.

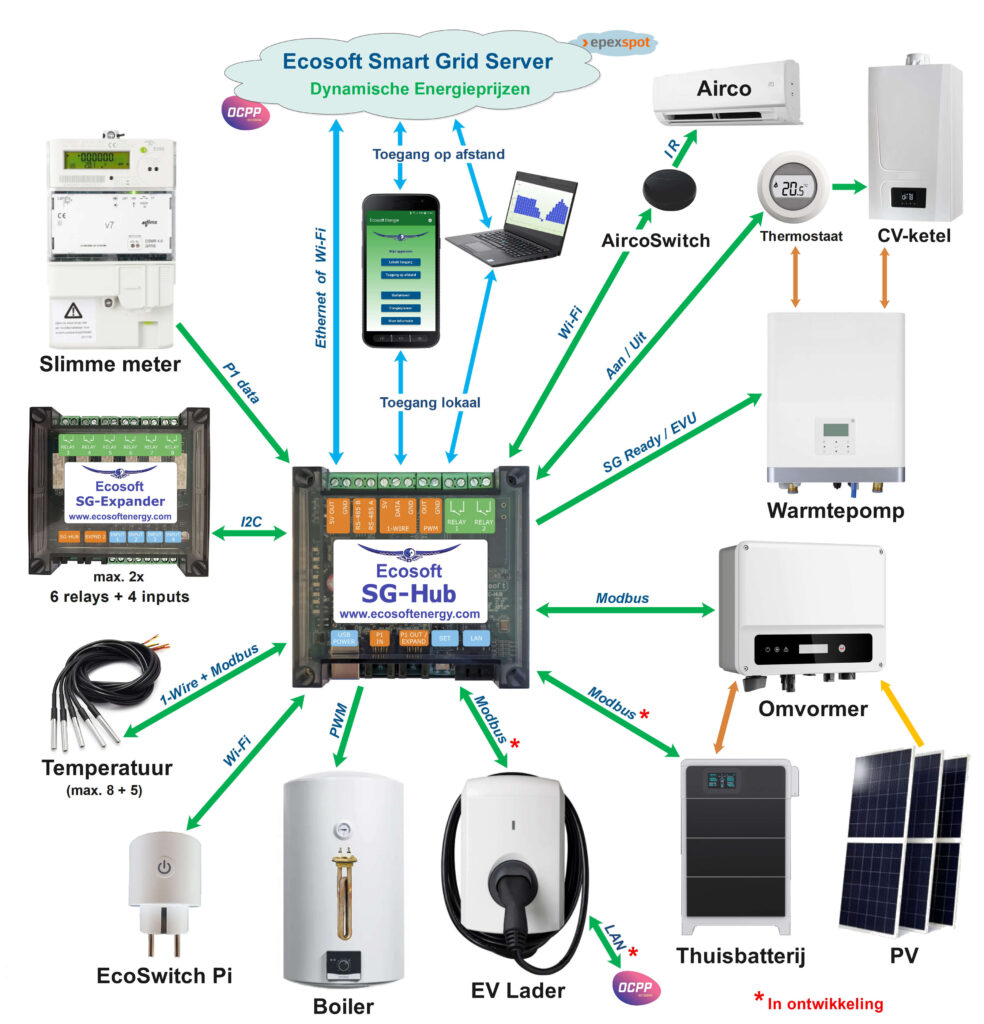

De afbeelding laat de mogelijkheden van de SG-Hub zien. Enkele mogelijkheden zijn nog in ontwikkeling. Onderaan de pagina treft u daarvan de uitleg en de planning.

Mogelijkheden van de SG-Hub

• Energieprijzen elke dag van de Ecosoft Smart Grid Server ophalen
• Automatiseren van kosten en/of energiebesparende “schakelplannen”
• Netwerkverbinding via een ethernetkabel (aanbevolen) of WiFi
• Voorkeuren instellen in de SG-Hub webinterface
• Voorkeuren instellen en verbruiksgegevens bekijken in de Ecosoft cloud
• P1 gegevens van de slimme meter uitlezen
• P1 signaal aan een P1-meter van een ander merk doorgeven
• Shelly EM uitlezen (stroomklemmen) voor installaties zonder slimme meter (bijv. gegevens over terugleveren)
• Warmtepompaansturing via SG-Ready (relais 1 en 2), relais ook geschikt voor 230 Volt
• Warmtepompaansturing via EVU (relais 1), ook voor 230 Volt
• PWM aansturing voor “traploze” regeling van bijv. een boiler of verwarmingselement om overtollige energie nuttig te gebruiken en niet terug te leveren
• 1-wire aansturing en uitlezing van o.a. DS18 temperatuursensoren
• RS-485 voor o.a. EV-lader (in ontwikkeling), SunSpec Modbus RTU en temperatuursensoren
• PV-aansturing via SunSpec Modbus TCP (ethernet kabel of WiFi)
• PV-aansturing via SunSpec Modbus RTU (RS-485 verbinding)
• Accu’s laden en ontladen via omvormers die SunSpec Modbus ondersteunen
• Bereikbaar buiten lokale netwerk door optionele koppeling aan de Ecosoft Smart Grid Server

Hoe werkt het schakelen van warmtepompen en boilers?

De SG-Hub maakt elke dag een planning met “schakelmomenten”, en houdt daarbij rekening met:

• Je locatie (waar buitentemperatuur en prijzen van afhankelijk zijn).
• De efficiëntie van je warmtepomp bij bepaalde buitentemperaturen.
• De elektriciteitsprijzen in de loop van het etmaal.
• De efficiëntie van je gasketel (indien aanwezig).
• De huidige gasprijs.
• Je eigen voorkeuren.
• Binnentemperatuur als er een sensor aangesloten is.
• P1 gegevens, bijv. om terugleveren te voorkomen.

Terugleveren voorkomen

De SG-Hub kan ondersteunde omvormers terugregelen om terugleveren te voorkomen. Dit werkt bijna altijd via het SunSpec Modbus protocol wat door veel omvormers ondersteund wordt. De daarop aangesloten batterijen kunnen ook bediend worden via Modbus.

Benodigdheden

Om de SG-Hub te gebruiken heb je het volgende nodig:

• Een slimme meter.
• Een WiFi of ethernetverbinding.
• dynamisch energiecontract (om voordelen van prijsschommelingen te benutten).

Voor welke warmtepompen is de SG-Hub geschikt?
De Ecosoft SG-Hub kan warmtepompen aansturen met een SG-ready interface of een EVU blokkeringsingang. Zie: ondersteunde warmtepompen

Inbegrepen

• Ecosoft SG-Hub
• USB voedingadapter
• Software om o.a. de planning te berekenen
• Naar keuze één of drie jaar licentie die bestaat uit:
  1. dagelijks bijgewerkte energieprijzen,
  2. updates van de software.
  3. instellingen wijzigen in de cloud
  4. gegevens opslaan in de cloud

We raden sterk aan om de SG-Hub door een deskundige installateur te laten plaatsen.

Specificaties

• Product: SG-Hub
• Firmware: Ecosoft (planning software)
• Voeding: DC 5V / 1A
• Aantal relais: 2
• Ethernet aansluiting: ja
• WiFi beschikbaar: ja
• Warmtepompaansturing: SG-ready en EVU (ook 230 V)
• Omvormeraansturing: Modbus TCP en Modbus RTU
• Koppeling met omvormer via ethernet: ja
• Koppeling met omvormer via RS-485: ja
• Uitlezen DS18B20 temperatuursensor: ja
• Uitlezen RS485 Modbus: ja
• PWM aansturing: ja
• Aansluiting voor SG-Expander: ja
• P1-meter functie: ja
• P1 signaal doorsturen: ja, naar een extra P1-meter

Licentie

De SG-Hub wordt geleverd met een licentie voor 1 jaar of 3 jaar. Met deze licentie kan de SG-Hub prijzen van internet ophalen en gekoppeld worden met de Ecosoft cloud, zodat u online instellingen kunt wijzigen en stroomverbruikgegevens kunt opslaan. De licentie kan verlengd worden.


Geplande uitbreidingen

De volgende uitbreidingen van de SG-Hub zijn over afzienbare tijd te verwachten:

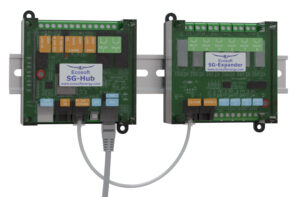

SG-Expander en software
Hiermee kunnen buffersystemen worden ingezet als onderdeel van een verwarmingssysteem. Bijvoorbeeld wordt overtollige of goedkope elektriciteit gebruikt om de buffer met de warmtepomp op te warmen en als energie duur is wordt de warmte weer teruggestuurd naar het verwarmingssysteem. Een ander voorbeeld is het gebruik van een watervoerende houtkachel. Het verwarmde water wordt opgeslagen en automatisch ingezet als elektriciteit erg duur is. Nog een andere toepassing is het verwarmen van de buffer met (solar) heat pipes.
(Verwacht SG-Expander in oktober 2025, software voor diverse toepassingen vanaf oktober 2025)

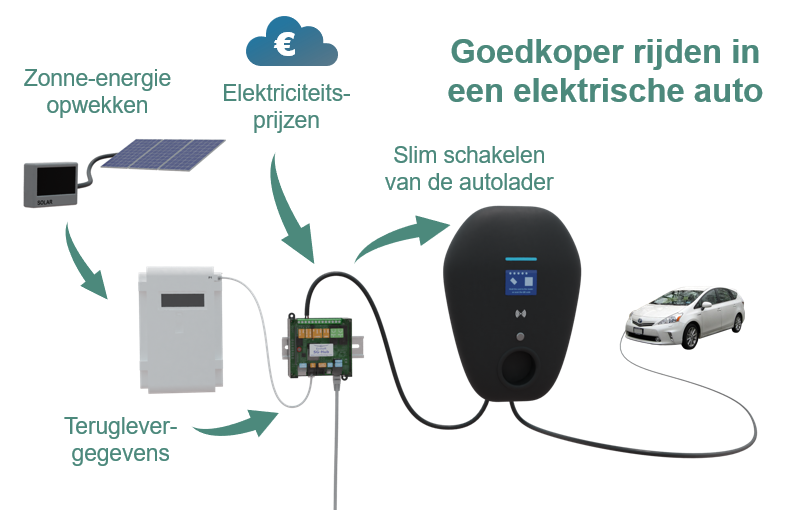

Ecosoft EV lader
Een Ecosoft EV lader die gebruik maakt van alle mogelijkheden van de SG-Hub. Hiermee is het mogelijk om tegen het laagste tarief te laden en terugleveren tegen te gaan door de elektriciteit automatisch naar de auto te sturen in plaats van naar het net.
(Verwacht in oktober 2025)

Ondersteuning EV-laders van andere merken
Software voor de SG-Hub waarmee EV-laders van andere merken die zich via Modbus laten aansturen worden bediend.
(Hiervoor is nog geen planning)

Vehicle-to-grid (V2G)
De SG-Hub is ideaal om de auto als batterij te gebruiken voor huishoudelijk gebruik. Hiervoor zijn een auto en een EV-lader nodig die deze toepassing ondersteunt. De SG-Hub bedient de EV-lader via Modbus. Een dergelijk EV-lader is nu al leverbaar maar de toepassing is bij de auto’s waarvoor het is aangekondigd nog niet vrijgegeven. De functie van de SG-Hub is om de uitwisseling van stroom tussen uw auto en uw elektriciteitsnet optimaal te plannen en te regelen. Het is nog niet bekend wanneer deze toepassing kan worden vrijgegeven.
(Hiervoor is nog geen planning. Wij streven ernaar om dit te kunnen doen op het moment dat auto’s met V2G goed leverbaar zijn.)

Load Balancing
Load Balancing software waarmee de SG-Hub de beschikbare capaciteit optimaal benut en verdeelt. Voorbeeld: als de warmtepomp uitstaat heeft de EV-lader meer capaciteit om de auto sneller te laden. De SG-Hub regelt dit aan de hand van uw wensen.
(Verwacht in december 2025)
