Het is ook mogelijk met de SGC-1 en de veelzijdige SG-Hub.
Hoe het werkt
De klant van deze casestudy heeft een Vaillant aroStor VWL 150/5 warmtepompboiler en een SolarEdge SE3680H omvormer. Om uit te lezen of de omvormer zonne-energie teruglevert gebruiken we een Ecosoft P1-meter. De P1-meter, die aangesloten is op de slimme meter, geeft aan de SGC-2 door wanneer en hoeveel er teruggeleverd wordt. De SGC-2 schakelt op grond daarvan de SG-ready contacten van de aangesloten warmtepomp.
Installeren
De SGC werd met twee kabels op de warmtepompboiler aangesloten. De instellingen werden gemaakt om de schakelstanden van de SGC te laten matchen met de schakelstanden van de warmtepompboiler. De klant kwam zelf met een mooie configuratie hiervoor en stelde dat via de web interface van de SGC in.
Pendelen voorkomen
Pendelen is een ongewenst fenomeen waarbij een warmtepompboiler of warmtepomp te snel en te vaak tussen twee toestanden heen en weer schakelt. Dit is niet goed voor de levensduur van de boiler en moet dus worden voorkomen.

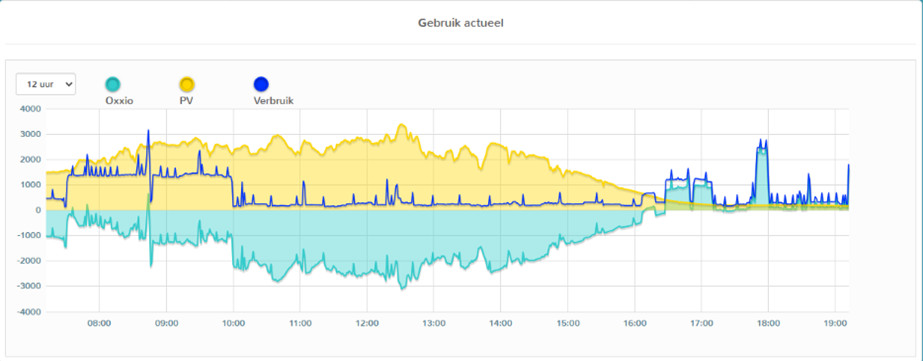

Rond 8:44 zien we in de grafiek een verbruikspiek van een ander apparaat bij de klant thuis. Dat kan bijvoorbeeld een waterkoker in de keuken zijn geweest.

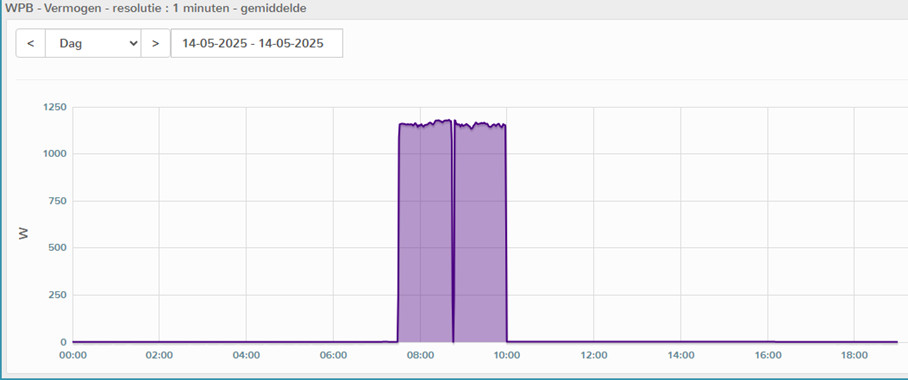

Dat vermindert de teruglevering kort. Aan de volgende grafiek is te zien dat de warmtepompboiler daardoor kort in een lagere verbruikstand gaat.

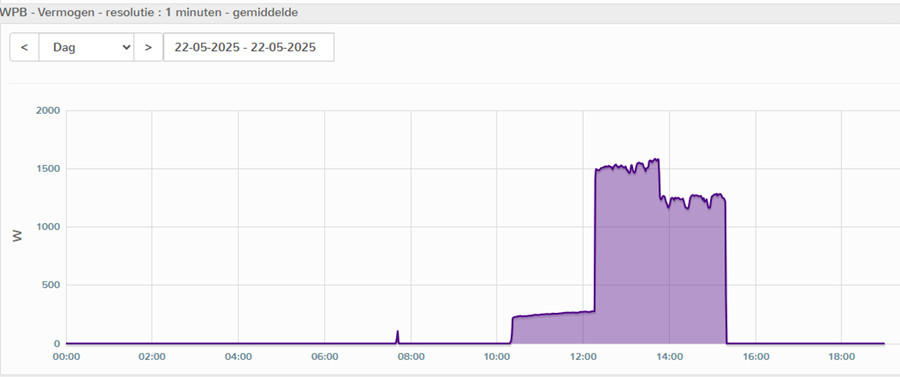

Om te voorkomen dat dit gebeurt, vergroten we de reactietijd van de besturingsregels van de SGC. Daarna is deze vorm van pendelen verleden tijd.
Er is nog een vorm van pendelen die niet veroorzaakt wordt door andere apparaten die verbruikspieken geven, maar ontstaat als de gemeten teruglevering abrupt vermindert zodra de warmtepompboiler aangaat en energie gaat verbruiken. Dat mag er natuurlijk niet toe leiden dat de warmtepompboiler als reactie onmiddellijk weer uitschakelt.

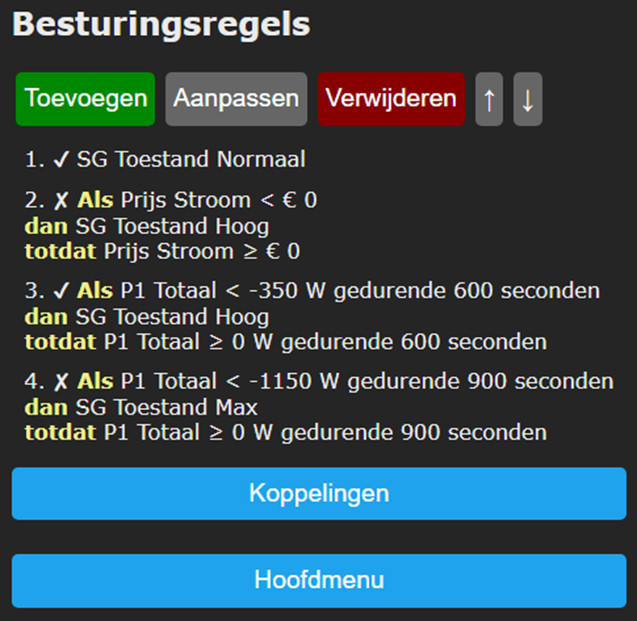

Met de besturingsregels worden beide vormen van pendelen voorkomen. Ze zien er bij onze klant als volgt uit:
“Het systeem om de boiler te verwarmen met zonne-energie draait als een zonnetje!”
